Шпионский проволочный диктофон «Мезон»

Шпионский проволочный диктофон «Мезон»

Портативный проволочный диктофон. Выпускался в СССР в 60-70-х годах для спецслужб и МВД. Габариты аппарата 158 х 75 х 26 мм. Вес без батарейки 500 г. Проволоки на катушке хватает на 1,5 часа непрерывной записи. Размеры катушки 35 х 12 мм., диаметр отверстия 14 мм. Время обратной перемотки 1 час. Питание 7 v осуществляется от батареи «БОР», элементов ОР-2К (РЦ-63), аккумуляторов «DEAC», или пяти элементов типа «Сатурн», размещаемых во внешнем контейнере. Также питание можно подавать от внешнего источника через специальный адаптер, вставляющийся в батарейный отсек. Запись осуществляется с помощью микрофона «Нева», или «Т-65», малогабаритного наушника ТМ-2, или от специального адаптера. Встроенного динамика нет, прослушивание записи осуществляется с помощью наушника ТМ-2, или внешнего усилителя. Для подключения микрофона, наушника и адаптера записи предусмотрен разъем с маркировкой «М». Два других разъема предназначены для использования переключателя дистанционного управления. Для этого из среднего разъема выкручивается заглушка, и в разъемы вставляются штекеры дистанционного выключателя в соответствии с цветной маркировкой. Штекеры имеют диаметр 3 мм, и несколько витков резьбы у основания, необходимых для предотвращения случайного выскакивания штекеров из разъемов. Тоесть, для надежной фиксации штекер надо вставить в разъем до упора, а потом повернуть несколько раз по часовой стрелке по резьбе.

Управление аппаратом осуществляется с помощью переключателя, который в нерабочем состоянии находится в среднем положении «Стоп», отмеченном на крышке корпуса синим кружком. При переключении переключателя в положение, отмеченное красным кружком, и при закрытой верхней крышке, осуществляется запись, а при открытой — воспроизведение. Обратная перемотка проволоки осуществляется при открытой крышке и переключении переключателя по часовой стрелке до упора.

Электросхема диктофона собрана на пяти транзисторах. Три из них (МП13Б — 1 шт., МП41А — 2 шт.) используются в универсальном усилителе, один (МП41А) — в генераторе подмагничивания, и один (П213А) — в схеме управления двигателем с центробежным регулятором. Для уменьшения наводок блок усилителя помещен в пермаллоевый экран. Разъемы, схема управления двигателем, и генератор подмагничивания собраны на одной плате, размещенной в торце корпуса. Для регулировки громкости и уровня записи имеется аттенюатор на три фиксированных положения. Поскольку, стирающей головки нет, стирание записей на всей катушке сразу осуществляется с помощью специального размагничивающего дросселя.

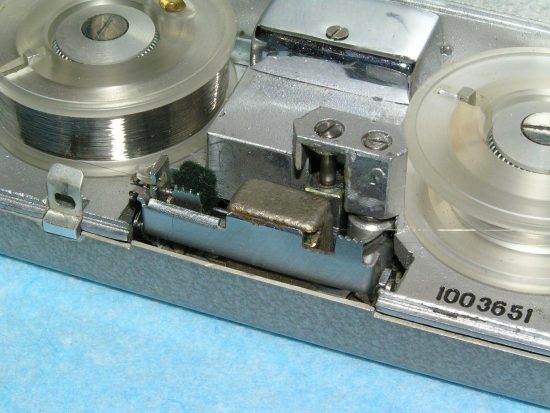

Механика аппарата хорошо продумана, и изготовлена качественно. Единственный пассик передает движение от двигателя к горизонтально расположенному маховику, который в свою очередь вращает одну из двух обрезиненных планшайб, в зависимости от включенного режима работы. Универсальная головка перемещается вверх — вниз с помощью червячного механизма. Имеется автостоп, срабатывающий, когда на подающей катушке заканчивается проволока. При этом на катушке освобождается подпружиненный рычажок, удерживаемый витками проволоки, и нажимает на рычаг автостопа, расположенный под подающей катушкой. Последний в свою очередь размыкает контакты цепи питания двигателя. Более подробная информация о конструкции диктофона имеется в инструкции, размещенной внизу страницы.

Заводская комплектация предусматривала необходимый набор аксессуаров, некоторые из которых у меня имеются в наличии. Вместе с аппаратом я получил четыре дополнительные катушки, две из которых с проволокой, адаптер питания, адаптер записи от внешнего источника сигнала, адаптер для бесконтактной записи с телефонной линии, дроссель размагничивания проволоки, батарею «БОР», комплект чашек для элементов ОР-2К (РЦ-63), наушник ТМ-2, тубу со смазкой, и устройство для заправки проволоки.

Аппарат пришел ко мне в хорошем рабочем состоянии, что удивительно, так как изготовлен он был в 1973 году, а в конструкции имеются резиновые детали. Не пришлось менять даже пассик, но смазку механики я конечно все же заменил. Электросхема также оказалась полностью исправной, качество записи голоса хорошее.

Видеообзор:
