Походная антенна из удочки на диапазон 20, 30, 40 метров

Походная антенна из удочки на диапазон 20, 30, 40 метров

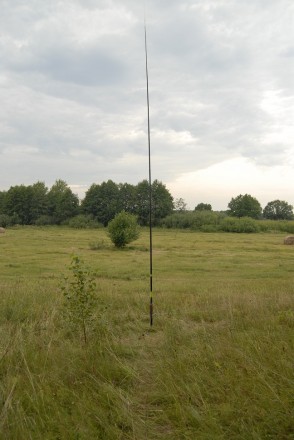

Решил поделиться конструкцией антенны, используемой мной в этом году в полевых условиях. В диапазоне 20м антенна работает как удлинённый GP. В диапазонах 30м и 40м как укороченный GP удлинённый катушкой в основании.

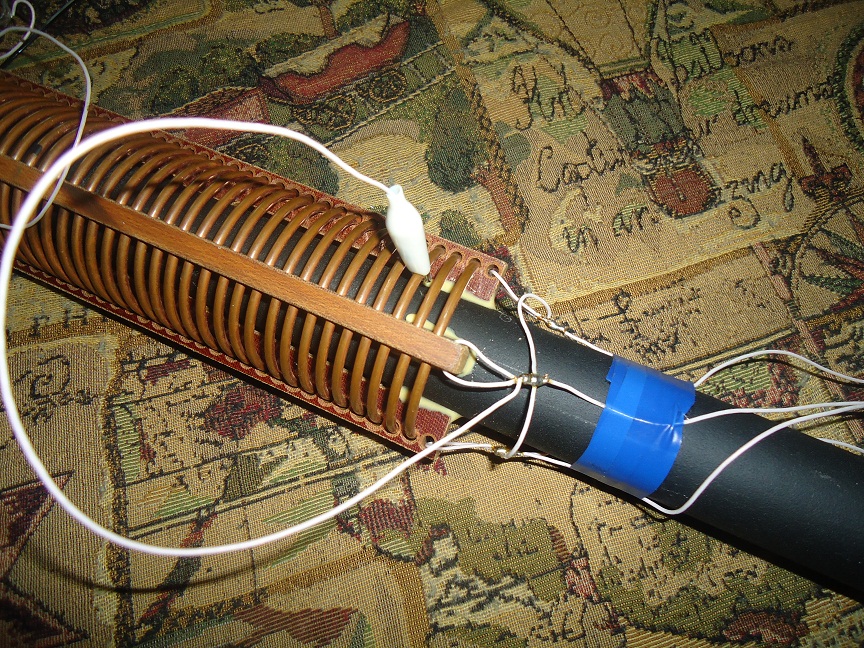

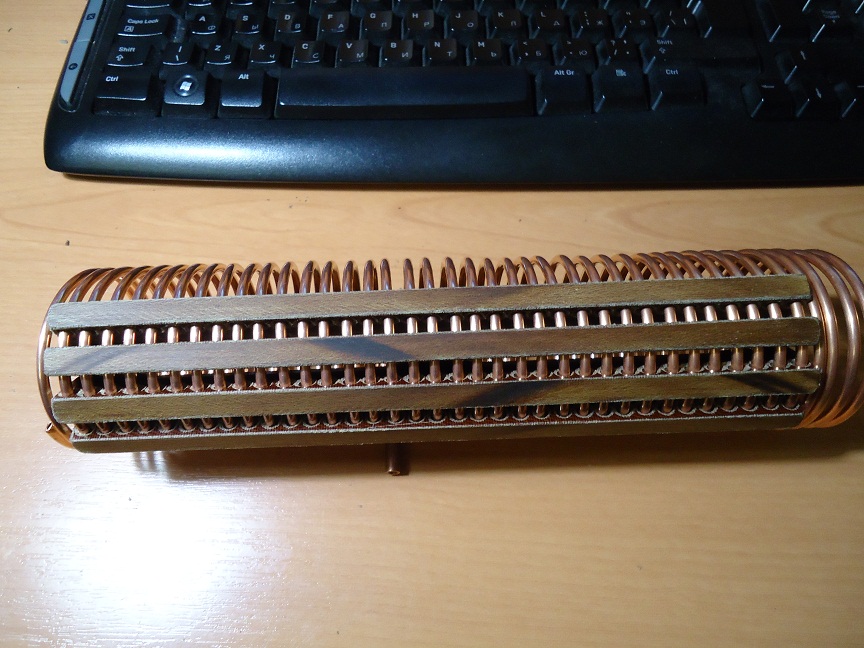

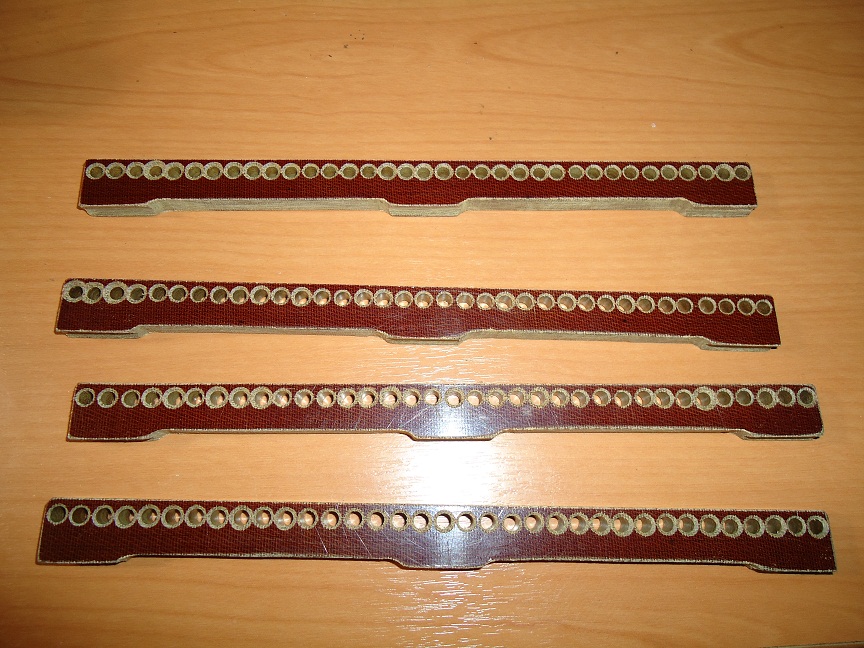

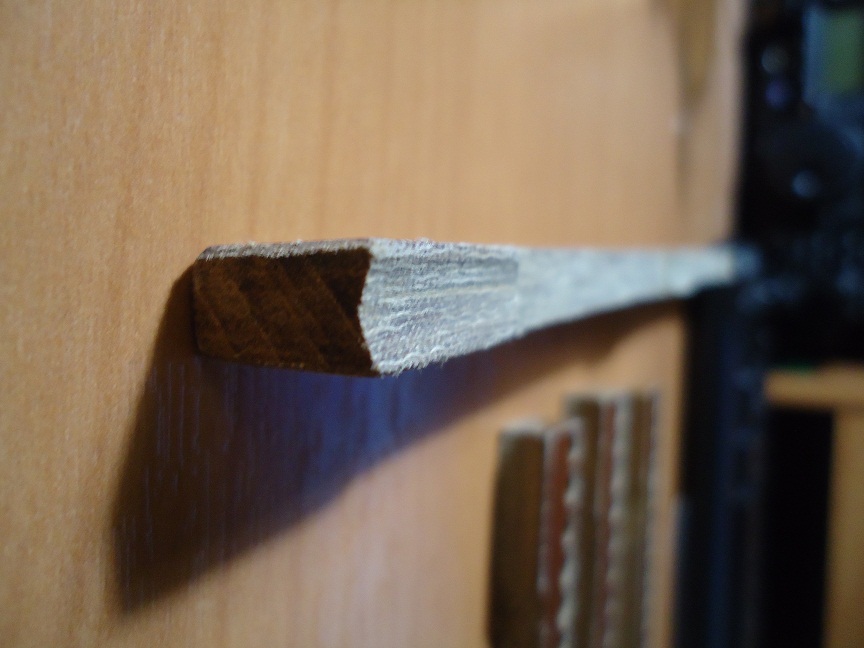

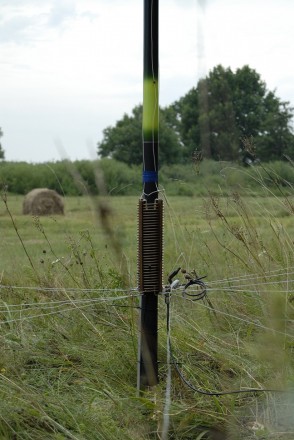

Катушка жестко закреплена на нижнем колене 7-и метрового стекло-пластикового удилища при помощи каркаса-распорки. Катушка намотана медной трубкой диаметром 3мм. Трубку эту применяют для ремонта холодильной техники (называют эту трубку капиляркой). Части каркаса (4 шт) вырезаны из текстолита толщиной 8мм. Отверстия для витков сверлятся сверлом 4мм с шагом 6мм и зенкуются. У каркаса имеются 3 ножки, в которых круглым напильником делаются продольные канавки, для лучшей фиксации на удочке.

Размер каркаса (а точнее расстояние от «ножек» до отверстий) определяются исходя из диаметра имеющегося удилища. Дело тут вот в чем: сама катушка мотается на каркасе в виде водопроводной трубы D=50мм. После намотки катушка немного «распружинивается и увеличивается в диаметре. У меня получилось после сборки расстояние между осями диаметрально противоположных отверстий 58мм.

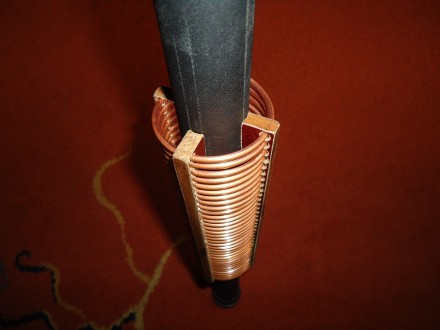

Дальнейшая сборка проводится в следующем порядке: Катушку вкручивают в части каркаса. после того как катушка вкручена, все части каркаса располагают с одной стороны катушки и в таком виде надвигают на удилище. Теперь части каркаса распределяют равномерно по окружности катушки. Каркас держится на удилище с приличным трением. Для верности он дополнительно был приклеен клеем ВК-9 к удочке. Верхние и нижние отверстия в каркасе оставляем свободными от витков катушки, туда будут крепится полотно антенны и радиалы.

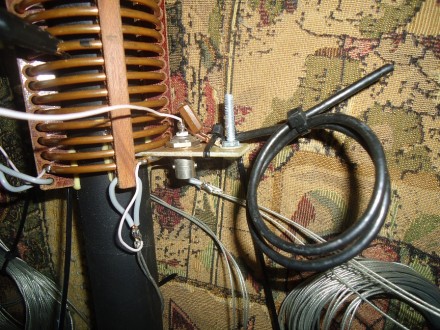

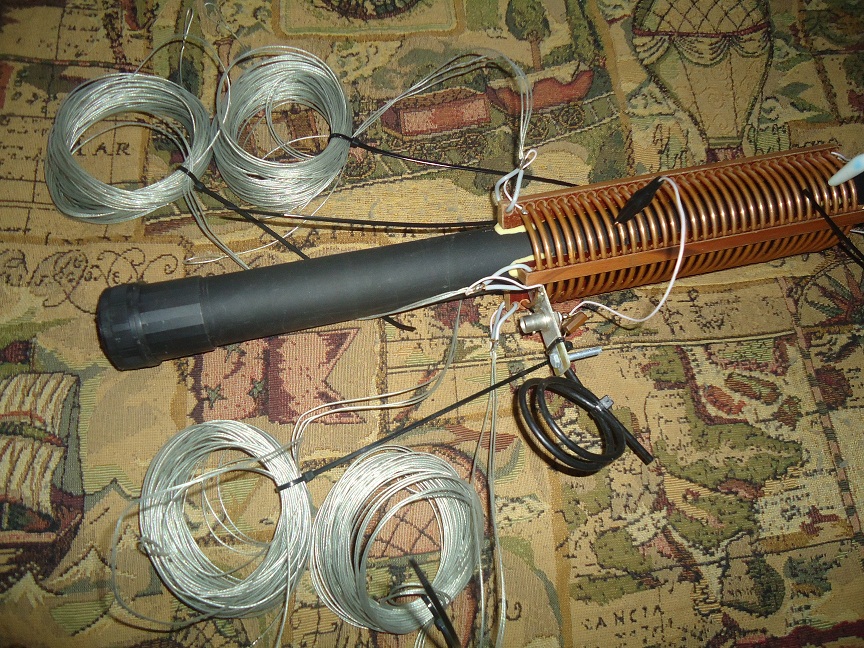

Полотно антенны: четыре провода МГТФ-0.35 длинной 5.9м закрепленных в верхних отверстиях каркаса и спаянных между собой. В этом месте так-же припаян провод с «крокодилом». Радиалы, по 3 шт (для диапазонов 20-30-40м) закрепляются в нижних отверстиях каркаса и распаиваются на нижний виток катушки. К нему-же припаяна пластинка и стеклотекстолита на которой установлен разъем питания и укорачивающий конденсатор диапазона 20м. К центральному контакту разъема припаян один вывод конденсатора и провод со вторым «крокодилом». Ко второму выводу конденсатора подключается крокодил от полотна антенны во время работы на 20м. Параллельно конденсатору КСО емкостью 82пФ на напряжение 250В подключен кусок кабеля РК50-2-11 длиной 30см (откусывается в процессе настройки). Во время работы на 30 и 40м «крокодилом» от полотна антенны находят виток катушки при котором наблюдается резонанс системы. «крокодилом» от разъема питания подбирают виток при котором наблюдается наименьший КСВ.

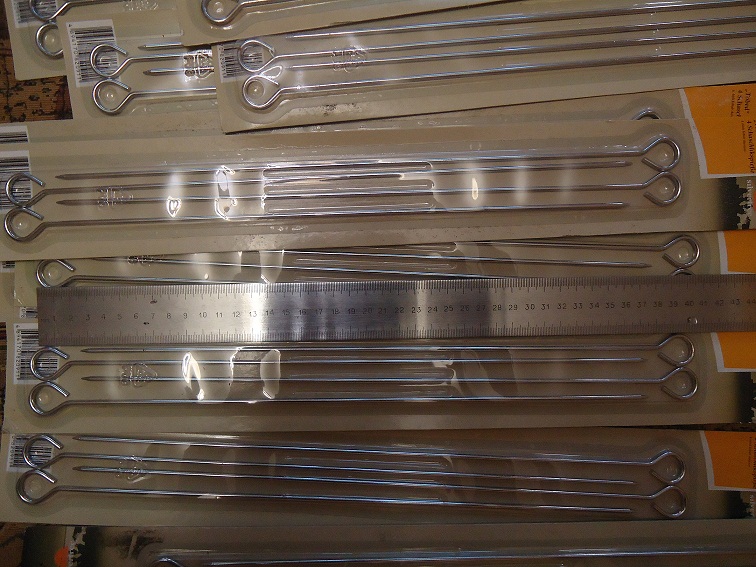

Зашел сегодня в магазин Реал. На вывеске о распродаже увидел «Набор шампуров 4 шт» за 9 руб 90 коп. Когда увидел этот «набор» вблизи, сразу появилась мысль использовать эти «шампуры» в качестве колышков для фиксации радиалов системы заземления под вертикалами. Эти шампуры имеют длину 370мм и диаметр 3мм. Изготовлены из стальной проволоки, покрыты хромом. Гнуться достаточно плохо. Сам не удержался и купил 20 таких наборов. При следующем выезде на природу проверим в работе

RN3AJK
